Pnömatik Su Altı Tutucu Sistemi

Pnömatik Su Altı Tutucu Sistemi

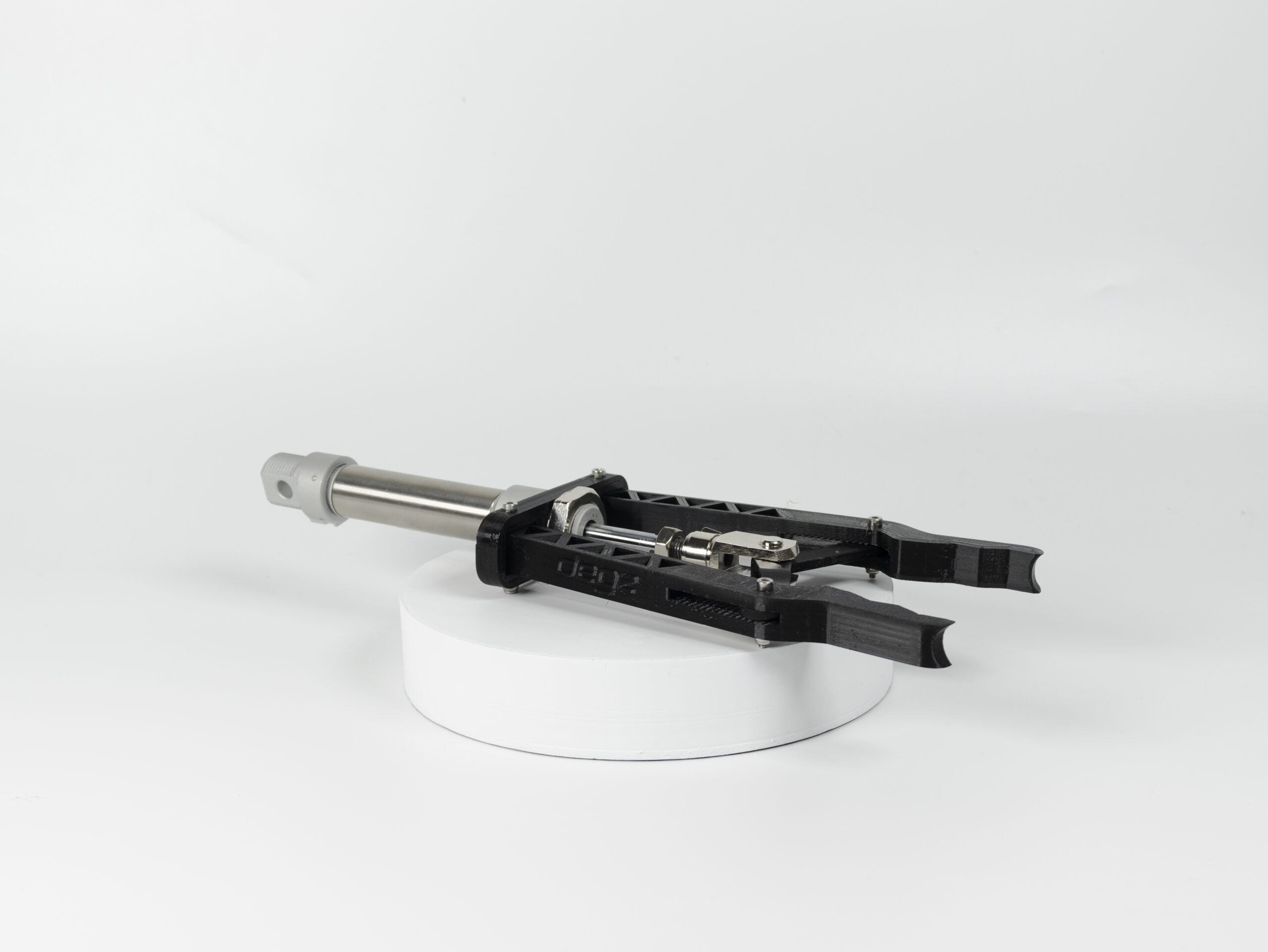

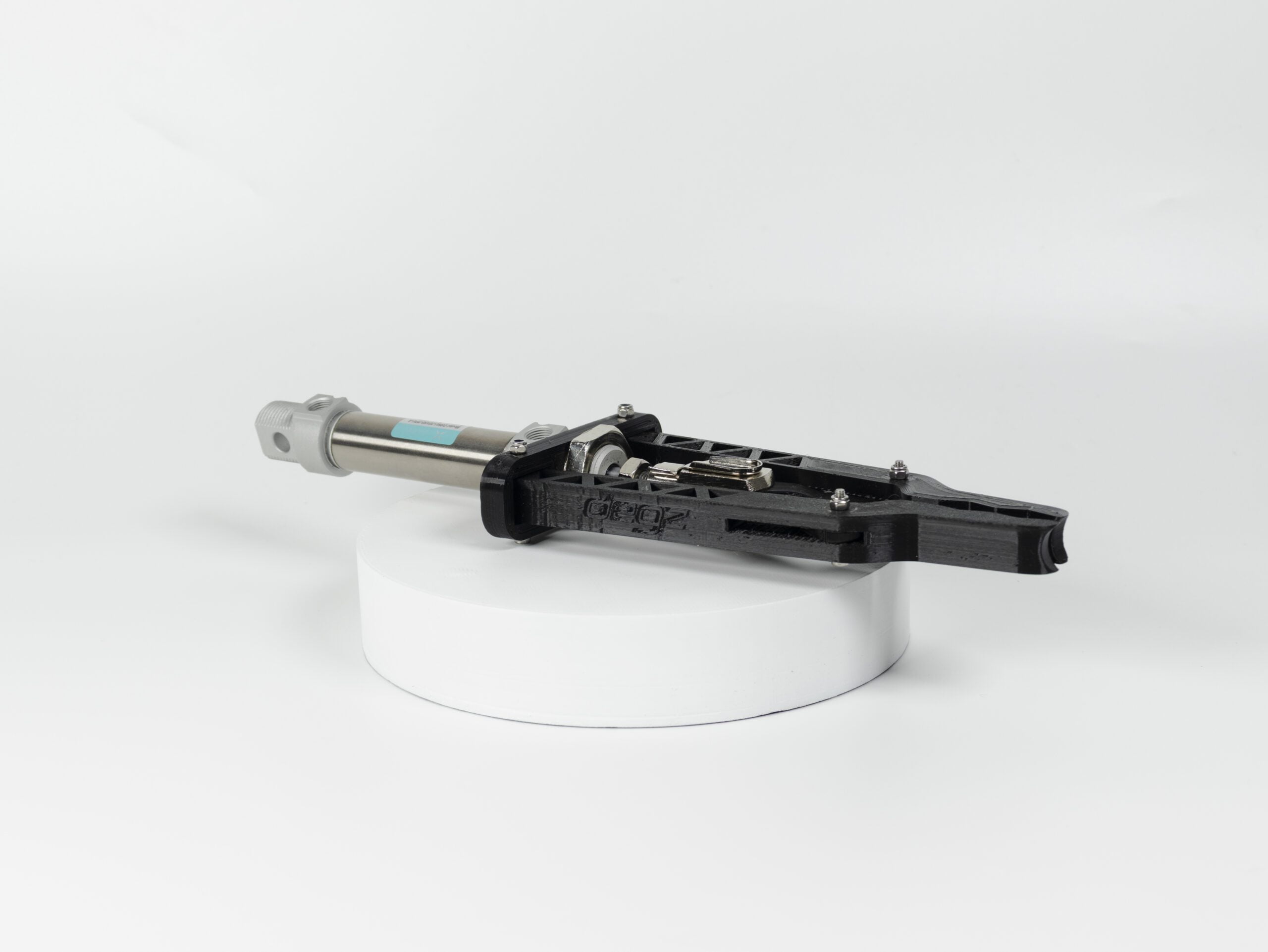

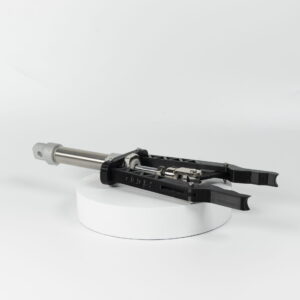

Pnömatik Su Altı Tutucu Sistemi, su altı görevlerinde nesneleri hızlı ve kontrollü bir şekilde kavramak için tasarlanmıştır. Tutucu kol yaklaşık 0,8 saniye içerisinde açılıp kapanabilir ve basit bir açma-kapama sinyaliyle karadan veya su altından kontrol edilebilir.

120 mm ağız açıklığına sahip tutucu kol, 10 cm boyuta kadar olan nesnelerin kavranmasına olanak sağlar. Tutma şiddeti basınç üzerinden ayarlanabildiği için hassas nesneler daha düşük kuvvetle, ağır nesneler ise daha yüksek kuvvetle tutulabilir.

Teknik Özellikler

• Ağız açıklığı: 120 mm
• Uzunluk: Açık 305 mm, kapalı 315 mm
• Genişlik: 90 mm
• Tutma kuvveti: 2,8 bar basınç altında yaklaşık 180 N
• Açma-kapama süresi: Yaklaşık 0,8 saniye
• Nesne kavrama kapasitesi: 10 cm boyuta kadar

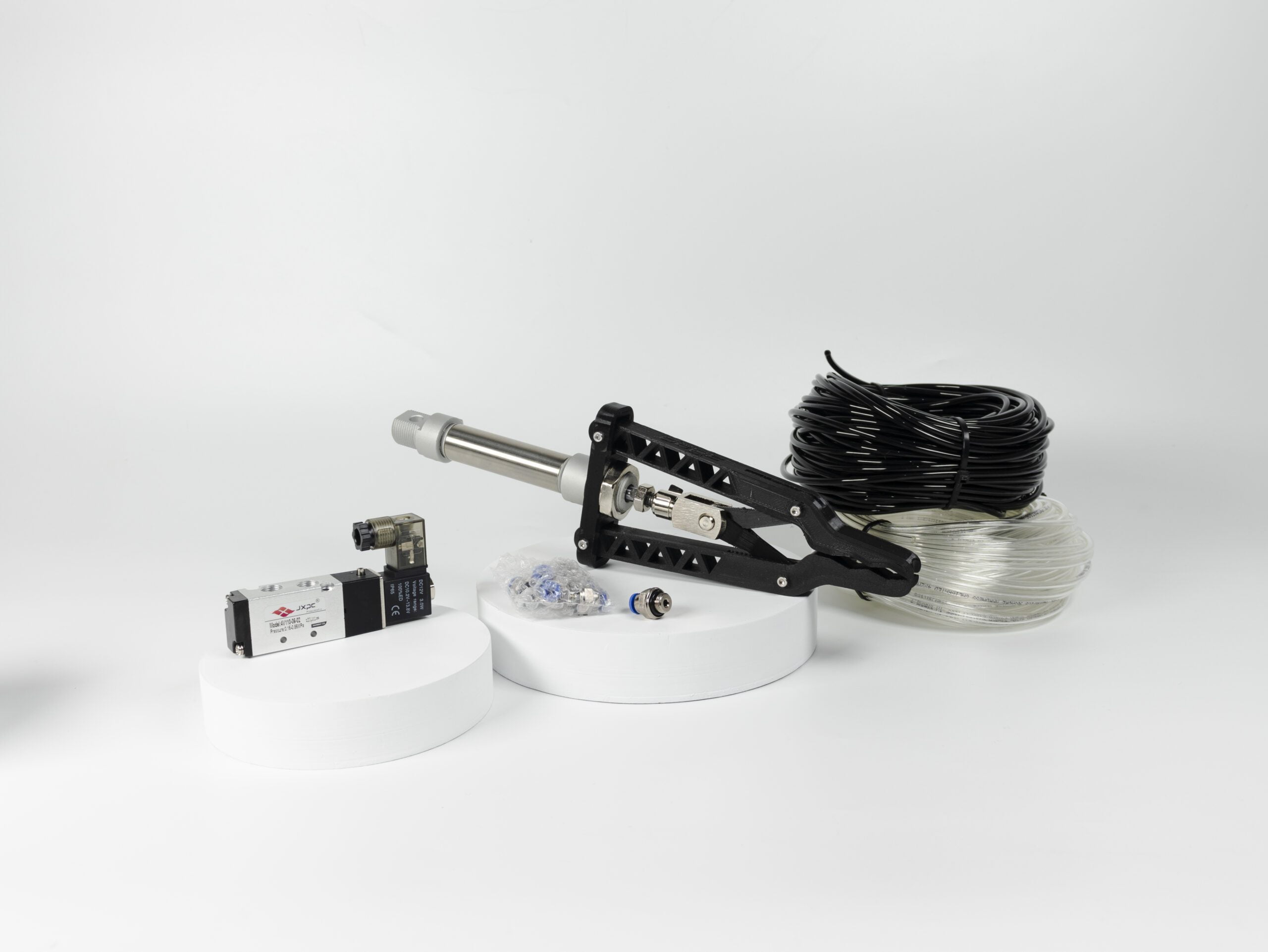

Kutu İçeriği

• Tutucu Kol
• Rakor (7 adet)
• Hava Valfi
• 4 mm Pnömatik Basınç Hortumu (50 metre)
• 4 mm Pnömatik Tahliye Hortumu (50 metre)

Tasarım Dosyaları

İtici tasarım dosyalarını bu bağlantı üzerinden indirebilirsiniz.
