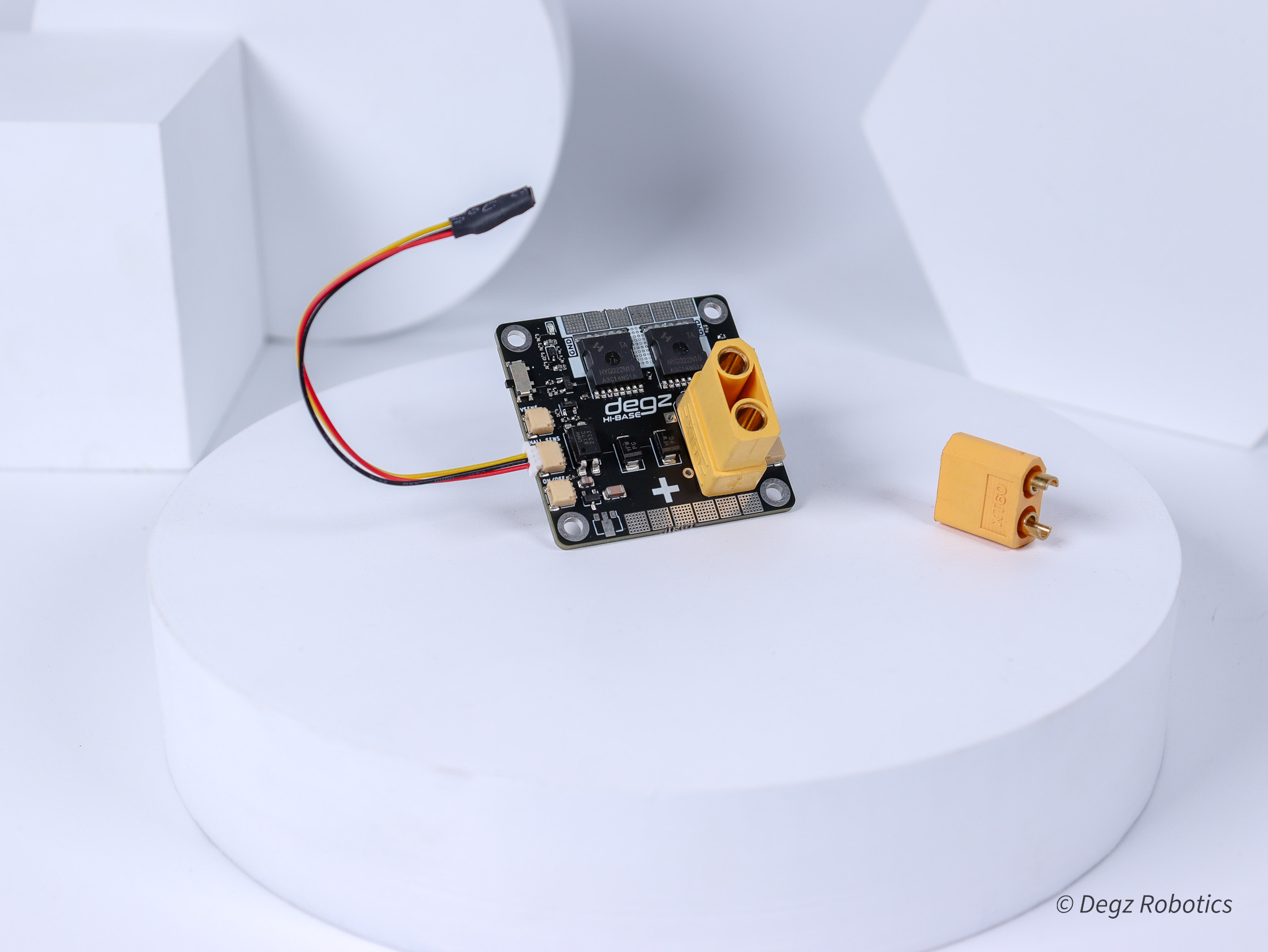

Degz Hi-Base Güç Dağıtım Kartı - Kart ve güç konnektörü

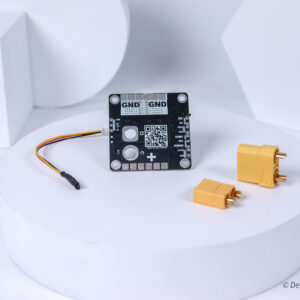

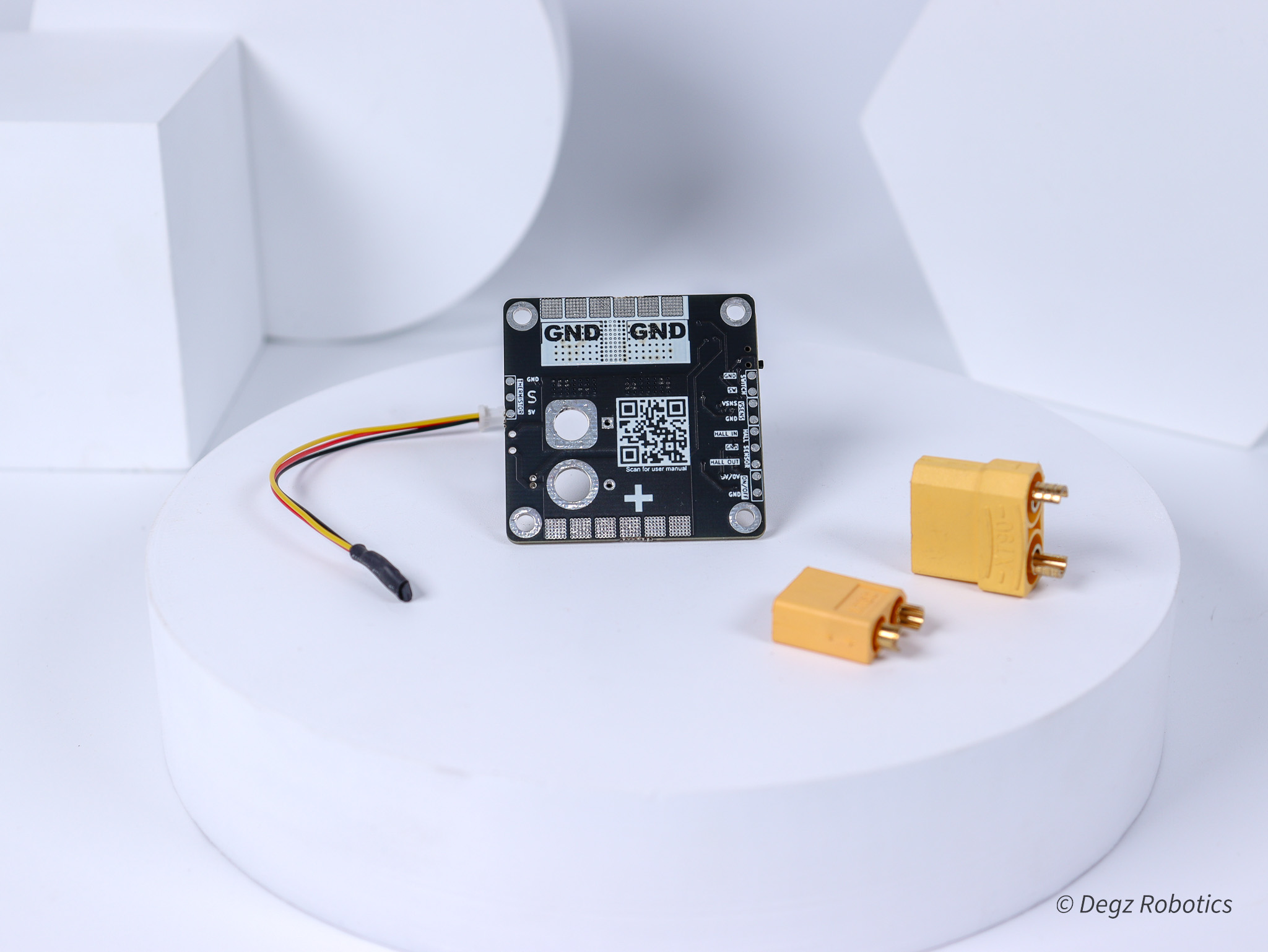

Degz Hi-Base Güç Dağıtım Kartı - Arka yüz ve parçalar

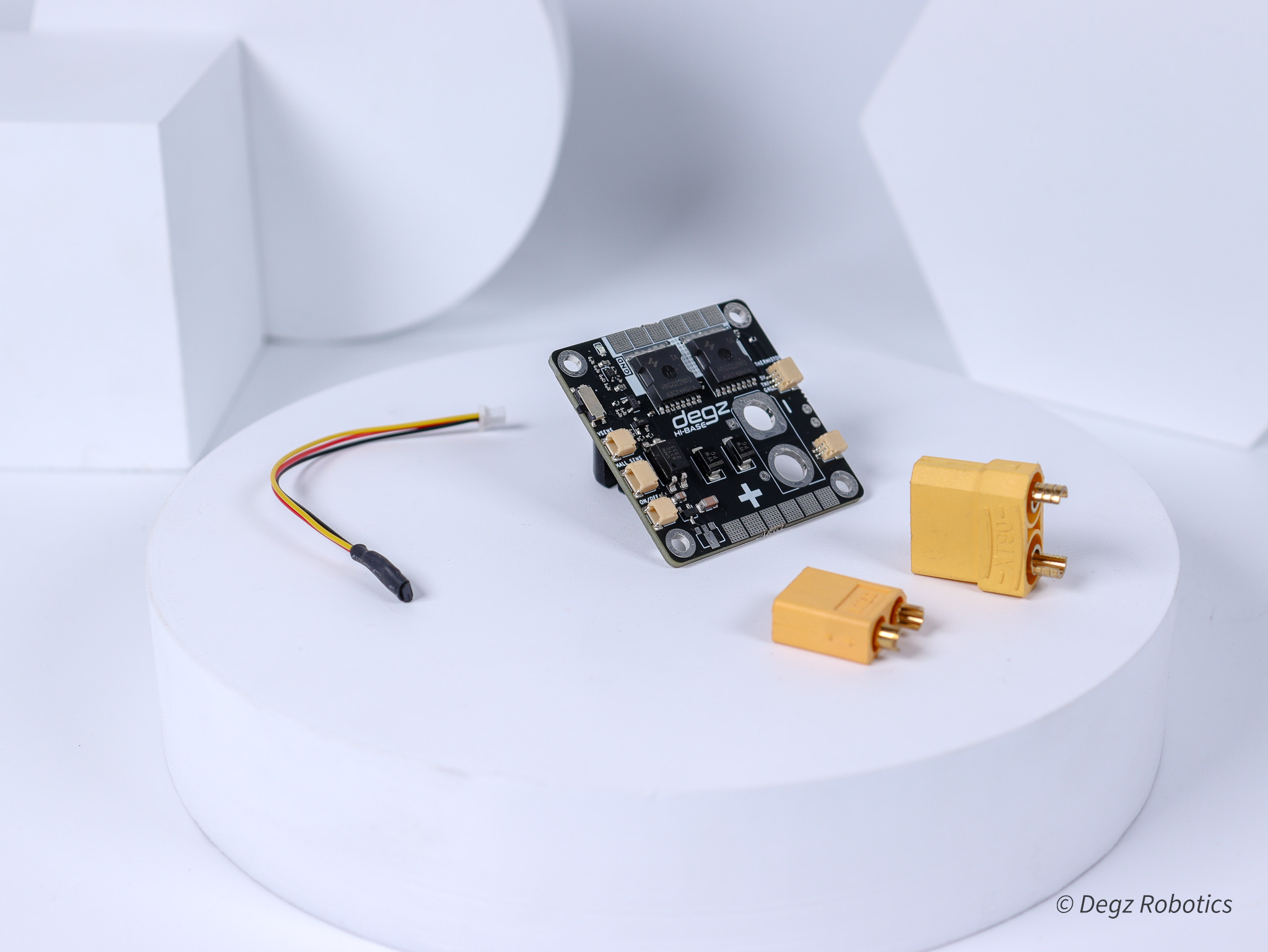

Degz Hi-Base Güç Dağıtım Kartı - Bileşen yüzü ve parçalar

Degz – Güç Dağıtım Kartı – Hi-Base – Hall Effect Sensör

₺ 5.303,82 KDV Dahil

Hi-Base Güç Dağıtım Kartı; 6-48 Vdc giriş, 120A maksimum ve 60A sürekli akım kapasitesi, manyetik anahtarlama ve Hall Effect sensör ile güç yönetimi sağlar.

Açıklama

Güç Dağıtım Kartı Hi-Base – Manyetik Anahtarlama ve Hall Effect Sensör

Degz Hi-Base Güç Dağıtım Kartı, elektronik sistemlerin güç yönetimi ve anahtarlama işlemlerini kolaylaştırmak için tasarlanmıştır. Manyetik anahtarlama teknolojisi sayesinde fiziksel temas gerektirmeden sistemi açıp kapatabilir, Hall Effect sensörü ile akım takibi gerçekleştirebilirsiniz. 6-48 Vdc giriş gerilimi ve 2S-12S pil desteğiyle su altı araçları, robotik sistemler ve yüksek akım gerektiren projelerde kullanılabilir. Statik manyetik anahtarlama teknolojisi sayesinde, sisteminizi güvenli bir şekilde açıp kapatabilirsiniz. Başka bir deyişle, fiziksel temas gerektirmez ve olumsuz durumlarda işlemci tarafından otomatik kapatma özelliğiyle kullanım kolaylığı ve güvenliği artırır.

Uzaktan Kontrol ile Anlık Müdahale

Güç dağıtım kartı Hi-Base, manyetik anahtarlama teknolojisiyle uzaktan cihazınızı açıp kapatabilmenizi sağlar. Kısaca, Hi-Base üzerindeki On-Off JST girişi ile işlemciye bağlanarak, işlemciden Hi-Base’e 5V verince kartı uzaktan kapatabilir, 0V yollayınca kartı kullanıma açabilirsiniz.

Voltaj Ölçümü ve Sıcaklık Takibi

Hi-Base hassas gerilim bölücü teknolojisi ve dahili NTC sensörü ile voltaj ölçme imkanı sunar. Hi-Base, 6-48 Vdc giriş gerilimi ve 2s’den 12s’e kadar çeşitli pil türleriyle uyumludur. Su altı araçlarında sıcaklık ve derinlik takibi için D300 Derinlik ve Su Sıcaklığı Sensörü ile birlikte de kullanılabilir. Bu nedenle geniş bir uygulama yelpazesinde kullanımı ideal hale getirir.

Yüksek Performans ve Dayanıklılık

Hi-Base, 120 Amper’e kadar azami akım ve 60 Amper sürekli akım kapasitesine sahiptir. Başka bir ifade ile yüksek güç gerektiren projeler için tasarlanmıştır. Küçük boyutu, geniş voltaj aralığı ve pil tipi çeşitliliği ile diğer güç kartlarından öne çıkıyor. Böylece DIY projelerinden endüstriyel uygulamalara kadar her türlü enerji yönetimi ihtiyacına uygun bir çözüm sunar.

Kullanım Kolaylığı İçin JST Çıkışları

Güç dağıtım kartı Hi-Base, anlık enerji izleme ve kontrol etme imkanı sunar. Bu özelliklere kolayca erişmenizi sağlayan JST çıkışlarına sahiptir.

Voltage sensör JST çıkışı, gerçek zamanlı voltaj izleme imkanı sunar. Hall sensörü JST çıkışı, akımın yönünü ve şiddetini hassas bir şekilde ölçer. Thermistör JST çıkışı ise sıcaklık değişimlerini anlık olarak takip eder.

Ayrıca, en dikkat çekici özellik olan On/Off JST çıkışı ile kartı uzaktan yönetebilirsiniz. Örneğin 5V uygulayarak kapatın ve 0V vererek yeniden açın. Bu kart, enerji yönetimini sadece basit, kullanışlı ve etkili kılmakla kalmaz, aynı zamanda projelerinize üstün adaptasyon ve hassasiyet kazandırır. 45×45 mm kompakt boyutu ile Hi-Base projelerinizde yeni ufuklar açmaya geliyor !

Güç Dağıtım Kartı Hi-Base Teknik Özellikleri

Ana Özellikler
Anlık akım voltaj	Kullanıcının gerilim değişimini detaylı bir şekilde izlemesini sağlar.
Manyetik anahtarlama	Fiziksel temas gerektirmeden, manyetik bir alan aracılığıyla cihazın açılıp kapanmasını sağlar.
Harici anahtar	Kullanıcıların cihazı dışarıdan bir anahtar aracılığıyla kontrol etmesine olanak tanır.
Soğutma
Elektriksel Karakteristik
Azami Akım	120 Amper(120 ampere kadar test edilmiştir.)
Sürekli Akım	80 Amper (Düzgün Sıcaklık Koşulları)
Giriş Gerilimi	6-48 Vdc
Pil Türleri	2s – 12s
Fiziksel Özellik	45 x 45 mm

Kutu İçeriği

Hi-Base Güç Dağıtım Kartı
Hall Effect Sensör
14 Awg Siyah Silikon Kablo (8cm)
14 Awg Kırmızı Silikon Kablo (8cm)
Erkek XT90 Konnektör
Dişi XT90 Konnektör

Sık Sorulan Sorular

Anahtarlama hattına ne kadar motor sürücü bağlayabilirim?

Ana hatta 200 amperi aşmayacak şekilde istediğiniz kadar bağlantı sağlayabilirsiniz. Burada tek hesaplamanız gereken, takacağınız cihazların toplam asgari akım yüküdür. Örnek olarak, asgari 10A akımla çalışan 20 motor sürücüyü(10Ax20=200A) buraya bağlayabilirsiniz.

Anahtarlama sistemi tam olarak nasıl çalışıyor?

Ana hattaki anahtarlama sistemi sensörün önüne getirilen bir mıknatısın çekip kutbu ile açılıp itme kutbu ile bütün güç sistemini kapatmaktadır.

Teknofest’te düğme istendiği yazıyor, bu sistem düğme olarak kabul ediliyor mu?

Güç dağıtım kartı anahtarlama sistemi ile 2 yıldır Teknofest ekipleri tarafından kullanılmakta olup, benzer sistemlere kıyasla sızdırmazlık ve emniyet açısından en güvenli yöntemdir. Yarışmada istenen acil durdurma vazifesini çok iyi şekilde gerçekleştirdiği için, güvenle yarışmada kullanılabileceğini ve acil durdurma düğmesi olarak hakemler tarafından kabul edileceğini belirtebiliriz.

Sürekli olarak yüksek akım kullanmam sorun yaratır mı?

Elektronik açıdan bir problem oluşturmamakla birlikte, yüksek akımın sistemde ısınmaya sebep olacağını unutmayın. Bu yüzden eğer hiç aralıksız 1 dakikanın üzerinde 80 amperin üzerinde akım çekilmesi durumunda akım seviyesine göre sistem ciddi şekilde ısınabilir. Burada mosfetlerin üzerine bir soğutucu ekleyerek soğutma sağlayabilirsiniz. Yine de ekstrem durumlar için güç dağıtım kartını neredeyse sualtı araçlarının tamamı için yeterli 60 amper akımda 10 dakika boyunca test ettiğimizi ve risk oluşturacak bir ısınma ile karşılaşmadığımızı belirtmek isteriz. Daha yüksek akımlarda, sisteminizin sıcaklığını test ederek sıcaklığını takip edecek bir önlem mekanizması kurmanızı tavsiye ederiz.

Hi Base kartının detaylı kullanımı için tıklayın !
